12FN4000
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Внутренний сердечник круглого разъема серии M12, крепление на панели | ||||
| Тип корпуса | Крепление соединительной панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 4 | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса внутренней сердцевины | PA66 | |||
| Номинальное напряжение | 250V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FN5000
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Внутренний сердечник круглого разъема серии M12, крепление на панели | ||||
| Тип корпуса | Крепление соединительной панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса внутренней сердцевины | PA66 | |||
| Номинальное напряжение | 60V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FN8000
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Внутренний сердечник круглого разъема серии M12, крепление на панели | ||||
| Тип корпуса | Крепление соединительной панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса внутренней сердцевины | PA66 | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 2A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP12000-FL
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12,крепление на панели с ФЛАНЦЕМ | ||||
| Тип корпуса | Сторона фронтальной панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 12 | |||
| Крепежная нить | - | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Подвижный материал гайки | - | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC/DC | |||
| Номинальный ток | 1.5A | |||
| Материал уплотнительного кольца | - | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP12000-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, крепление на панели | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 12 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 1.5A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP12K0C-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, монтируемый на панель, с проводами, спаянными из ПВХ. | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 12 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 1.5A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | PVC | |||
| Количество проводников / Сечение | 12 x 0,14 мм2 | |||
| Цвета проводников | Bn;Bu;Wh;Gn;Pk;Ye;Bk;Gy;Rd;Vt;Pk/Gy;Rd/Bu | |||
| Диаметр кабеля | - | |||
| Длина кабеля | 0,3м | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP4000-FL
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12,крепление на панели с ФЛАНЦЕМ | ||||
| Тип корпуса | Сторона фронтальной панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 4 | |||
| Крепежная нить | - | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Подвижный материал гайки | - | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC/DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | - | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP4000-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, крепление на панели | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 4 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP5000-FL
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12,крепление на панели с ФЛАНЦЕМ | ||||
| Тип корпуса | Сторона фронтальной панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Крепежная нить | - | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Подвижный материал гайки | - | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 60V AC/DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | - | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP5000-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, крепление на панели | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 60V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP5A0C-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, монтируемый на панель, с проводами, спаянными из ПВХ. | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 60V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | PVC | |||
| Количество проводников / Сечение | 5 x 0,25 мм2 | |||
| Цвета проводников | Коричневый; Белый; Синий; Черный; Серый | |||
| Диаметр кабеля | - | |||
| Длина кабеля | 0,3м | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP8000-FL
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12,крепление на панели с ФЛАНЦЕМ | ||||
| Тип корпуса | Сторона фронтальной панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Крепежная нить | - | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Подвижный материал гайки | - | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC/DC | |||
| Номинальный ток | 2A | |||
| Материал уплотнительного кольца | - | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP8000-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, крепление на панели | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 2A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FP8A0C-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, монтируемый на панель, с проводами, спаянными из ПВХ. | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 2A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | PVC | |||
| Количество проводников / Сечение | 8 x 0,25 мм2 | |||
| Цвета проводников | Белый; Коричневый; Зеленый; Желтый; Серый; Розовый; Синий; Красный | |||
| Диаметр кабеля | - | |||
| Длина кабеля | 0,3м | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FQ12000-PG9-CUT
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с припаянными к нему проводами из ПВХ. | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 12 | |||
| Крепежная нить | PG9 + ВЫРЕЗАТЬ | |||
| Размер разреза | 13,3 мм | |||
| Тип расторжения | Контакты, подходящие для пайки печатных плат | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 1.5A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FQ4000-PG9-CUT
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с контактами, подходящими для пайки печатных плат. | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 4 | |||
| Крепежная нить | PG9 + ВЫРЕЗАТЬ | |||
| Размер разреза | 13,3 мм | |||
| Тип расторжения | Контакты, подходящие для пайки печатных плат | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FQ5000-PG9-CUT
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с припаянными к нему проводами из ПВХ. | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Крепежная нить | PG9 + ВЫРЕЗАТЬ | |||
| Размер разреза | 13,3 мм | |||
| Тип расторжения | Контакты, подходящие для пайки печатных плат | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 60V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FQ8000-PG9-CUT
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с припаянными к нему проводами из ПВХ. | ||||
| Тип корпуса | Сторона передней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Крепежная нить | PG9 + ВЫРЕЗАТЬ | |||
| Размер разреза | 13,3 мм | |||
| Тип расторжения | Контакты, подходящие для пайки печатных плат | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 2A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FR12000-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, крепление на панели | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 12 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 1.5A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FR12K0C-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, монтируемый на панель, с проводами, спаянными из ПВХ. | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 12 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 1.5A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | PVC | |||
| Количество проводников / Сечение | 12 x 0,14 мм2 | |||
| Цвета проводников | Bn;Bu;Wh;Gn;Pk;Ye;Bk;Gy;Rd;Vt;Pk/Gy;Rd/Bu | |||
| Диаметр кабеля | - | |||
| Длина кабеля | 0,3м | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FR4000-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, крепление на панели | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 4 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FR4A0C-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с припаянными к нему проводами из ПВХ. | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 4 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | PVC | |||
| Количество проводников / Сечение | 4 x 0,25 мм2 | |||
| Цвета проводников | Коричневый; Белый; Синий; Черный | |||
| Диаметр кабеля | - | |||
| Длина кабеля | 0,3м | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FR5000-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, крепление на панели | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 60V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FR5A0C-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, монтируемый на панель, с проводами, спаянными из ПВХ. | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 60V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | PVC | |||
| Количество проводников / Сечение | 5 x 0,25 мм2 | |||
| Цвета проводников | Коричневый; Белый; Синий; Черный; Серый | |||
| Диаметр кабеля | - | |||
| Длина кабеля | 0,3м | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FR8000-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, крепление на панели | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 2A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FR8A0C-PG9
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12, монтируемый на панель, с проводами, спаянными из ПВХ. | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Крепежная нить | PG9 | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 2A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | PVC | |||
| Количество проводников / Сечение | 8 x 0,25 мм2 | |||
| Цвета проводников | Белый; Коричневый; Зеленый; Желтый; Серый; Розовый; Синий; Красный | |||
| Диаметр кабеля | - | |||
| Длина кабеля | 0,3м | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FS12000-PG9-CUT
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с припаянными к нему проводами из ПВХ. | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 12 | |||
| Крепежная нить | PG9 + ВЫРЕЗАТЬ | |||
| Размер разреза | 13,3 мм | |||
| Тип расторжения | Контакты, подходящие для пайки печатных плат | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 1.5A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FS4000-PG9-CUT
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с контактами, подходящими для пайки печатных плат. | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 4 | |||
| Крепежная нить | PG9 + ВЫРЕЗАТЬ | |||
| Размер разреза | 13,3 мм | |||
| Тип расторжения | Контакты, подходящие для пайки печатных плат | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FS5000-PG9-CUT
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с припаянными к нему проводами из ПВХ. | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Крепежная нить | PG9 + ВЫРЕЗАТЬ | |||
| Размер разреза | - | |||
| Тип расторжения | Контакты, подходящие для пайки печатных плат | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 60V AC / DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FS8000-PG9-CUT
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12 для крепления на панели с припаянными к нему проводами из ПВХ. | ||||
| Тип корпуса | Сторона задней панели | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Крепежная нить | PG9 + ВЫРЕЗАТЬ | |||
| Размер разреза | 13,3 мм | |||
| Тип расторжения | Контакты, подходящие для пайки печатных плат | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Материал корпуса | Латунь + никелированное покрытие | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие (SW17) | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC / DC | |||
| Номинальный ток | 2A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | - | |||
| Количество проводников / Сечение | - | |||
| Цвета проводников | - | |||
| Диаметр кабеля | - | |||
| Длина кабеля | - | |||
| Кол-во в упаковке | Не определен | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |

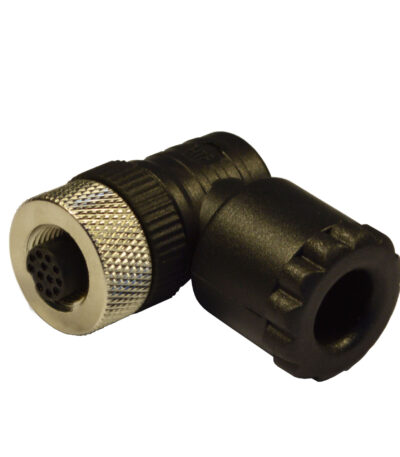

12FU12000
| ТИП M12 A - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12 с возможностью подключения в полевых условиях | ||||
| Тип корпуса | Угол наклона 90° | |||
| Кабельный ввод | PG9-11 унифицированный/двойной кабельный выход | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 12 | |||
| Цвет корпуса | Чёрный | |||
| Тип расторжения | Винтовые контакты | |||
| Крутящий момент контактного винта | - | |||
| Материал корпуса | PA66 UL94-V2 | |||
| Материал контактов | Латунь+золотая вспышка | |||
| Тип соединительной гайки | Круглая накатка | |||
| Материал соединительной гайки M12 | Латунь + никелированное покрытие | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC/DC | |||
| Номинальный ток | 1.5 А | |||
| Диапазон температур | -40°C +90°C | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Подходящий кабель | ø кабель 4-8 мм; ø кабель 6,5-9,5 мм с двойным выходом; ø6 мм (макс.) | |||
| Кол-во в упаковке | 1 шт | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации |

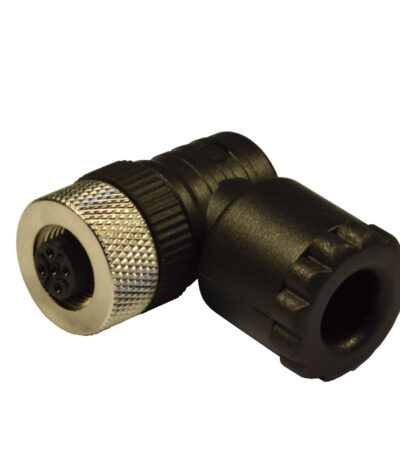

12FU4000
| ТИП M12 A - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12 с возможностью подключения в полевых условиях | ||||
| Тип корпуса | Угол наклона 90° | |||
| Кабельный ввод | PG9-11 унифицированный/двойной кабельный выход | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 4 | |||
| Цвет корпуса | Чёрный | |||
| Тип расторжения | Винтовые контакты | |||
| Крутящий момент контактного винта | 0,2 Н*м | |||
| Материал корпуса | PA66 UL94-V2 | |||
| Материал контактов | Латунь+золотая вспышка | |||
| Тип соединительной гайки | Круглая накатка | |||
| Материал соединительной гайки M12 | Латунь + никелированное покрытие | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC/DC | |||
| Номинальный ток | 4 А | |||
| Диапазон температур | -40°C +90°C | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Подходящий кабель | ø кабель 4-8 мм; ø кабель 6,5-9,5 мм с двойным выходом; ø6 мм (макс.) | |||
| Кол-во в упаковке | 1 шт | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации |
12FU5000
| ТИП M12 A - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12 с возможностью подключения в полевых условиях | ||||
| Тип корпуса | Угол наклона 90° | |||
| Кабельный ввод | PG9-11 унифицированный/двойной кабельный выход | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 5 | |||
| Цвет корпуса | Чёрный | |||
| Тип расторжения | Винтовые контакты | |||
| Крутящий момент контактного винта | 0,2 Н*м | |||
| Материал корпуса | PA66 UL94-V2 | |||
| Материал контактов | Латунь+золотая вспышка | |||
| Тип соединительной гайки | Круглая накатка | |||
| Материал соединительной гайки M12 | Латунь + никелированное покрытие | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 60V AC/DC | |||
| Номинальный ток | 4 А | |||
| Диапазон температур | -40°C +90°C | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Подходящий кабель | ø кабель 4-8 мм; ø кабель 6,5-9,5 мм с двойным выходом; ø6 мм (макс.) | |||
| Кол-во в упаковке | 1 шт | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации |
12FU8000
| ТИП M12 A - Кодирование IEC 61076-2-101 |
| Круглый соединитель серии M12 с возможностью подключения в полевых условиях | ||||
| Тип корпуса | Угол наклона 90° | |||
| Кабельный ввод | PG9-11 унифицированный/двойной кабельный выход | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 8 | |||
| Цвет корпуса | Чёрный | |||
| Тип расторжения | Винтовые контакты | |||
| Крутящий момент контактного винта | 0,2 Н*м | |||
| Материал корпуса | PA66 UL94-V2 | |||
| Материал контактов | Латунь+золотая вспышка | |||
| Тип соединительной гайки | Круглая накатка | |||
| Материал соединительной гайки M12 | Латунь + никелированное покрытие | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 30V AC/DC | |||
| Номинальный ток | 2 А | |||
| Диапазон температур | -40°C +90°C | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Подходящий кабель | ø кабель 4-8 мм; ø кабель 6,5-9,5 мм с двойным выходом; ø6 мм (макс.) | |||
| Кол-во в упаковке | 1 шт | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации |
12FV3F1Z
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Круглый разъем серии M12, ПОЛНОСТЬЮ ЭКРАНИРОВАННЫЙ с формованным кабелем | ||||
| Тип корпуса | Угол наклона 90° | |||
| Кабельный ввод | Формованный кабель | |||
| Тип контактов | Гнездо | |||
| Количество контактов | 3 | |||
| Цвет корпуса | Чёрный | |||
| Тип расторжения | Контакты для обжима проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Тип соединительной гайки | Круглая накатка | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC/DC | |||
| Номинальный ток | 3A | |||
| Материал уплотнительного кольца | Нитрильный каучук | |||
| Тип кабеля | ЭКРАНИРОВАННЫЙ ПВХ/PVC CEI 2022 | |||
| Цвет оболочки кабеля | Чёрный | |||
| Количество проводников / Сечение | 3x0,34 мм2 | |||
| Цвета проводников | Коричневый; Синий; Черный; | |||
| Диаметр кабеля | ø5,2 мм (±0,3) | |||
| Длина кабеля | 1 м | |||
| Кол-во в упаковке | 1 шт. | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
12FV3F1Z12MV
| ТИП M12 А - Кодирование IEC 61076-2-101 |
| Удлинительные разъемы M12-M12, ПОЛНОСТЬЮ ЭКРАНИРОВАННЫЕ формованным кабелем | ||||
| Тип корпуса | 90°-90° | |||
| Кабельный ввод | Формованный кабель | |||
| Тип контактов | Гнездо-Штекер | |||
| Количество контактов | 3 | |||
| Цвет корпуса | Чёрный | |||
| Тип расторжения | Контакты для пайки проводов | |||
| Материал контактов | Латунь + золотая вспышка | |||
| Тип соединительной гайки | Круглая накатка | |||
| Материал соединительной гайки M12 | Латунь+ никелированное покрытие | |||
| Момент затяжки соединительной гайки M12 | 0,4 Н*м | |||
| Номинальное напряжение | 250V AC/DC | |||
| Номинальный ток | 4A | |||
| Материал уплотнительного кольца | Нитрильный каучук (на гнездовом разъеме) | |||
| Тип кабеля | ЭКРАНИРОВАННЫЙ ПВХ/PVC CEI 2022 | |||
| Цвет оболочки кабеля | Чёрный | |||
| Количество проводников / Сечение | 3x0,34 мм2 | |||
| Цвета проводников | Коричневый; Синий; Черный | |||
| Диаметр кабеля | ø5,2 мм (±0,3) | |||
| Длина кабеля | 1 м | |||
| Кол-во в упаковке | 1 шт. | |||
| Примечания | ||||
| Доступны разъемы с различными функциями: | ||||
| Смотрите страницу с общими характеристиками и схемой кодификации | ||||
| Смотрите раздел "Список кабелей" |
